집에 안쓰는 오디오 데크가 있어서 하늘 높은줄모르고 오르는 기름값에
보태 볼까 벼룩시장에 올려 보았지만 역쉬나 안팔리더군요
그래서 포기하구 우리 딸래미들 노래 틀어 줄려구 오디오 한번 만들어 봤습니다
혹시나 생각만하고 계신분들께 혹시나 도움 될까 올려 봅니다
인터넷 검색으로......
보통의 카오디오 배선은 이렇습니다.
황색( + ) 검정( - ) 빨간색 (acc 라고 키를 온 했을때 헤드가 켜지는 전원선입니다 집에서 사용하실때는 +에 황색이랑 같이 물리시면 됩니다. 청색(라디오 파워안테나선 라디오 온시 +12v 가나옵니다 (차량 전원만큼 나옵니다) 청색에 희줄 (앰프 콘트롤 즉 헤드를 온시만 +전압이 나옵니다. 주황색(조명이며 차내에 미등과 같이 + 전압이 헤드로 들어가는 선입니다.) 출력입니다.. 회색 (프론트 우측) 흰색 (프론트 좌측) 보라 (리어 우측) 초록 (리어 좌측) 출력선은 + = 가있는데 각줄에 검정줄있는게 - 입니다
요녀석을 참조 하였습니다 ㅋㅋㅋ

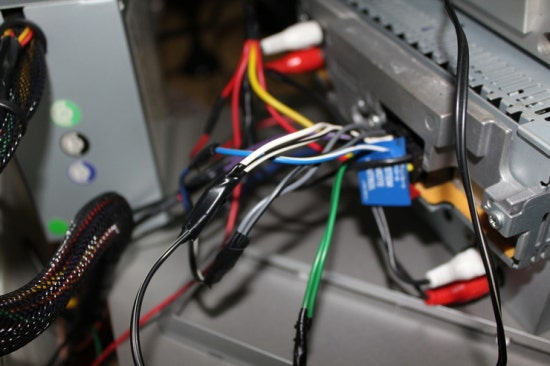

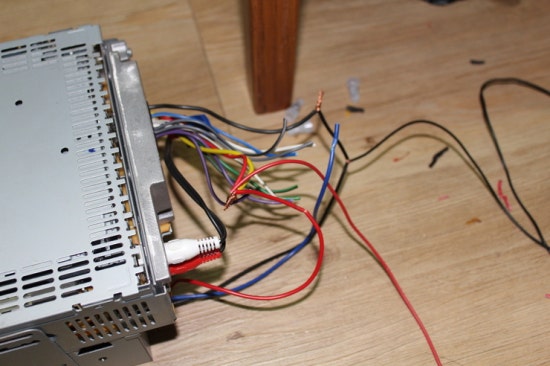

오디오에서 나온 빨강선과 노랑선을 함께 연결합니다

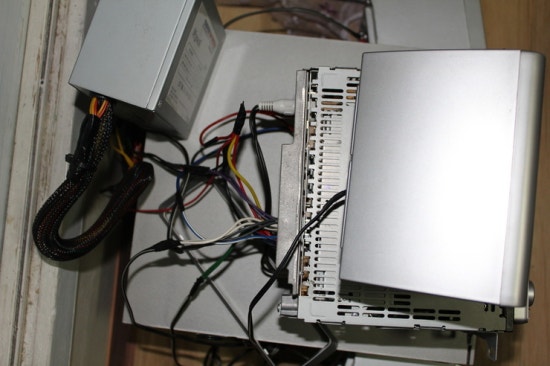

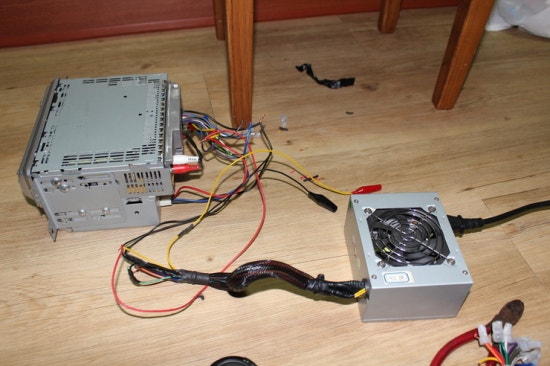

참 전원공급장치는 안쓰는 컴퓨터 파워를 사용했습니다 그방법은 망통님이 자세히 올려 놓으셔서 패스 !!!
전에 망통님이 올려 놓으신 차량용 전기장치 테스트용으로 만든건데 오디오를 위해 과감히 ......
오디오 케이스만들어 옆으로 선빼서 테스트두 할수있게 할가 고민중입니다
 스피커는 출력 포트를 따로 많들까 하다

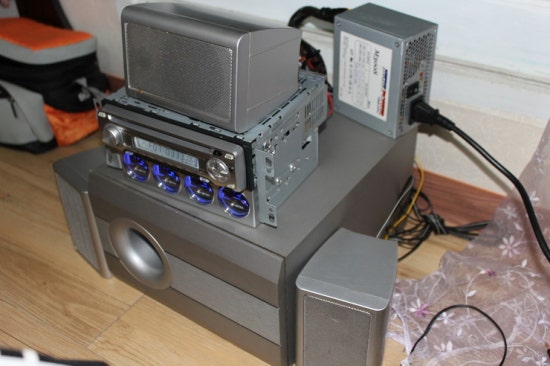

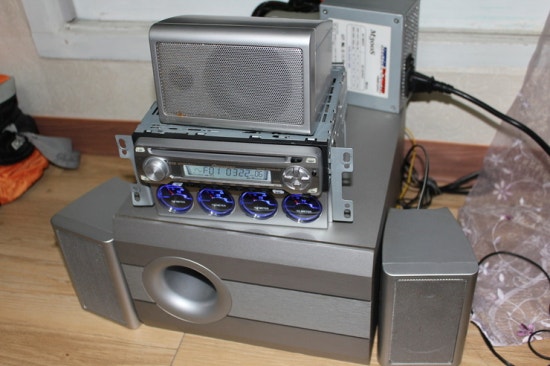

전에 중국산 싸구려 dvd플레이어에 있던 스피커들이 창고에 있는게 생각나 활용해 봤습니다

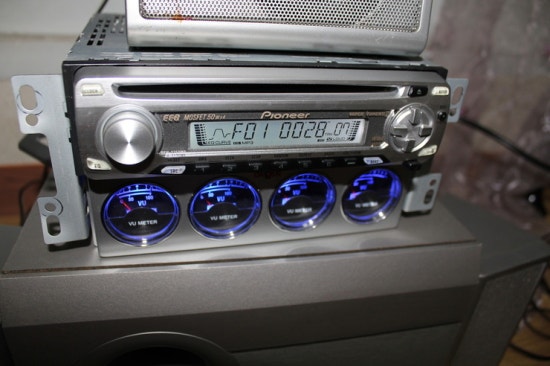

와우 기대이상의 소리가 나와 놀라울따름입니다 출력도 넉넉 한거 같고 ....

야밤에 잠이 안와 이러구 있으니 .....
조만간 오디오 와파워 케이스를 만들어야 할거 같습니다
케이스는 또 뭘로 만드나??
좋은 아이디어 있으신분????
|
[출처] 1. 카오디오 집에서 듣기 | 작성자 프레군 2. 카오디오 집에서 사용하기 | 작성자 kimura 3. http://blog.daum.net/idrlee/13203194 | 작성자 맘편한넘 4. dcj73 님의 마이지식 <준비물> 첫째, 카오디오 출력상 A/C-D/C컨버터(통칭 아답터)를 정격 12V에 적어도 3A이상의 용량으로 전파상에서 구입한다. (약 1만원정도 투자, 아답터의 전압이나 전류가 낮으면 카오디오의 조명이 들어왔다 나갔다 하면서 음질도 잘 안나옵니다.) 둘째, 스피커 통상 4옴으로 공칭시키므로 4옴스피커 2개 -2체널 사용 셋째, 오디오 ( 참고로 순정 헤드라 하더라도 앰프가 오디오와 별도로 장착된 모델들은 (앰프가 문짝에 한 개씩 장 착이 되었거나 트렁크등에 설치된것들...) 헤드유닛 자체에 스피커를 구동할 수 있는 출력부가 없으므로 앰프까지 가져와야 소리를 들을수 있습니다. 이런 오디오를 가지고 시도하신다면 다른 글을 찾아 읽어세요! 아래 글은 오디오에 파워엠프가 장착된 기준으로 설명한 글입니다. < 간략 설명 > 1. 저는 집에서 놀고 있는 예전 어디에 쓰는 아답타 인지는 모르겠지만, 굴러댕기는거 사용했습니다. 12V 1.5A 짜리 입니다. 기존에 안쓰시는 구형 아답타 있으시면 쓰시면 됩니다. 자동차용 카오디오는 11V~14.5V 까지는 아무런 문제없이 동작하므로 굳이 12V 아답타를 구하지 않으셔도 됩니다. 간혹 15V 아답타가 있으시다면 대전력용 다이오드(3A이상이면 좋겠죠 ^^ 없으시면 0.5A짜리 6개 병렬연결하셔도 됩니다) 하나 구하셔서 + 쪽에 직렬 연결 하시면 다이오드에서 약 0.7V는 전압강하가 일어납니다. 만약 컴퓨터 파워서플라이를 재활...
